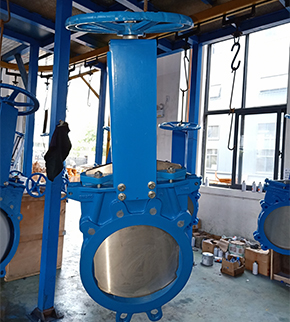

奇胜阀门QU刀闸阀的主要结构特点和工作原理

QU系列刀闸阀是奇胜阀门中一种比较有特点的一类刀闸阀,属于“无凹槽刀闸阀”,主要采用可铸造整体式阀体结构。刀闸阀阀体内采用u型橡胶条套嵌入阀体底部和两侧,使闸板边缘两侧同U型橡胶条接触密封,闸板套嵌在阀体内的U型橡胶条中间两侧上下摩擦开启运动。当刀闸阀闸板关闭时,底部U型橡胶圈受闸板关闭时的挤压达到密封零泄漏;当刀闸阀闸板开启时,底部U型橡胶圈弹回与刀闸阀通径高度平行,这样就形成了刀闸阀底部平整无凹槽,阻止了管道内的介质在阀门底部沉积所造成的阀门泄漏问题。

奇胜阀门QU刀闸阀的主要结构特点和工作原理

QU刀闸阀的结构是在阀座橡胶密封条中穿钢丝,再将阀座橡胶密封条镶入阀体的阀座槽中,使阀座密封条与阀体紧密结合。当刀闸阀在启闭过程中,靠橡胶密封条的弹性,使闸板与阀座密封条紧密结合,达到双向密封。
