刀闸阀的EPDM橡胶密封

今天跟大家探讨关于刀闸阀的EPDM橡胶密封,首先我们就来了解下刀闸阀的EPDM橡胶密封的原理吧!

EPDM橡胶密封原理是采用橡胶密封圈与闸板和锲块组合成密封副。当启闭件在外力的作用下带动闸板向下移动,阀门处于关闭状态时,使闸板下端斜面与阀体中锲块上的斜面相互稳合,迫使闸板紧靠橡胶密封圈进行强制密封。其结构如下:

1.DN50~DN450的密封结构,是在刀闸阀闸板的一侧的阀体上设有与橡胶密封圈截面形状相配合的槽,橡胶密封圈置于刀闸阀槽中,并用金属压圈压住固定在刀闸阀阀体上。闸板另一侧的刀闸阀阀体底部设有与阀体为一体的锲块,锲块上设有斜面。在刀闸阀闸板下端设有与锲块上斜面相稳合的斜面,而构成密封结构。当橡胶密封圈使用坏了,即可拆下金属压圈进行更换橡胶密封圈。

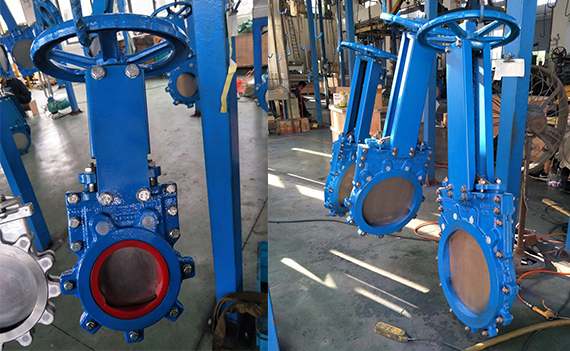

刀闸阀的EPDM橡胶密封

2.DN500~DN2000的密封结构,橡胶密封圈截面形状为梯形,是紧紧镶入刀闸阀阀体密封面上的梯形凹槽中,当刀闸阀闸板下移关闭时,橡胶密封圈全部被挤压在梯形凹槽中,同刀闸阀密封保持平整,这样橡胶密封圈不易被磨损,达到大口径刀闸阀可靠的密封效果。

以上就是刀闸阀的EPDM橡胶密封内容了。想要了解更多关于刀闸阀的知识内容请浏览我们网站:www.chisun.cn
