QD系列单向排污专用刀闸阀

    产品介绍:QD 型单向密封刀闸阀是通过闸板和密封面之间的密封,

    开关形式:手轮,涡轮,气动,电装,液动,电液动,链轮盘

    型号:QDZ73X-10G

    材质:WCB,GGG40,CF8,CF8M

    设计标准:JB/T8691-2013

    订购热线:0577-86616200
    立即定购
    • 产品说明

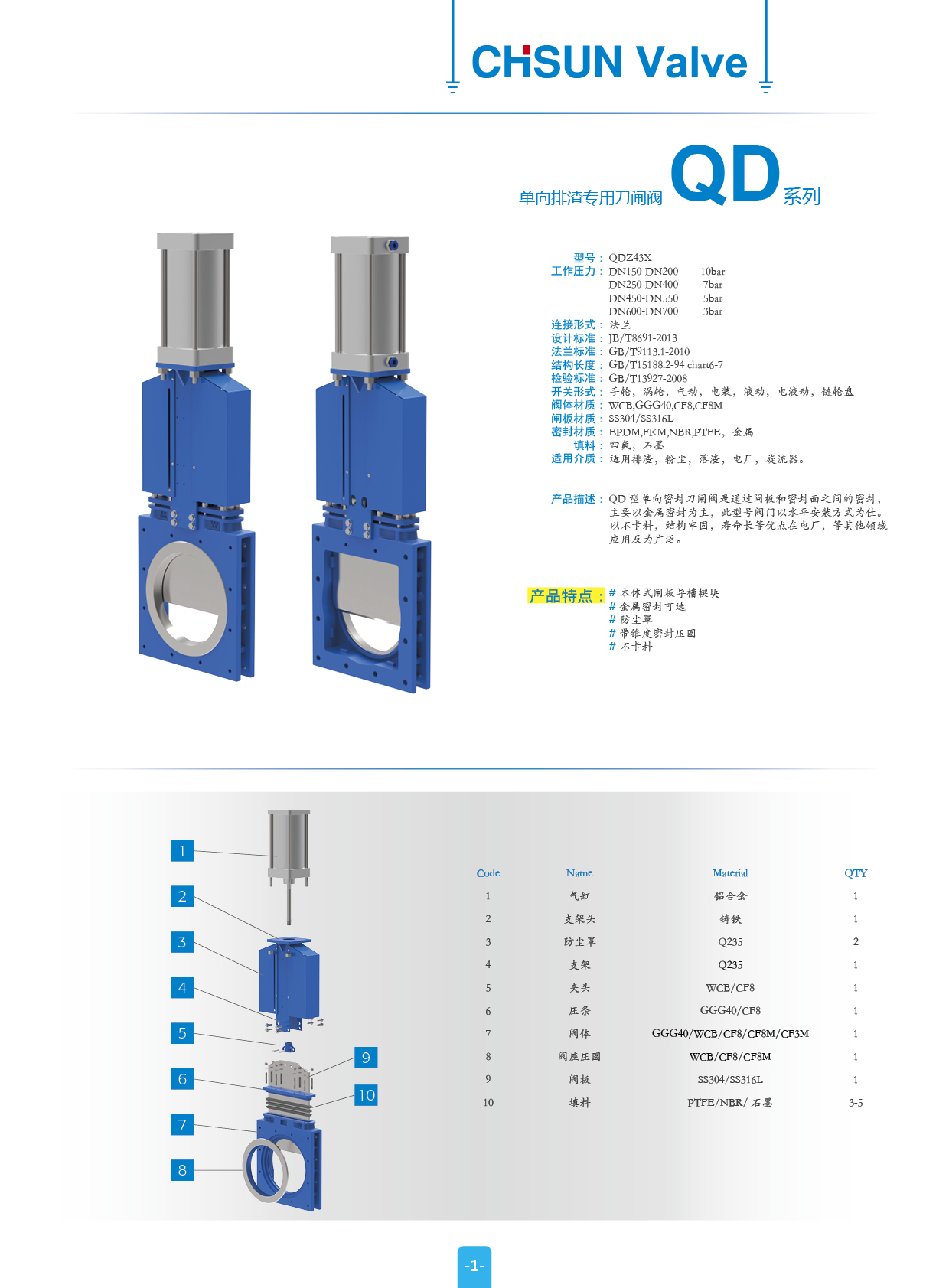

    • 总装图
    • 尺寸表
    • 应用领域
    型号:
    QDZ73X-10G
    工作压力:
    DN150-DN200 10bar
    DN250-DN400 7bar
    DN450-DN550 5bar
    DN600-DN700 3bar
    连接形式:
    对夹
    设计标准:
    JB/T8691-2013
    法兰标准:
    GB/T9113.1-2010
    结构长度:
    GB/T15188.2-94 chart6-7
    检验标准:
    GB/T13927-2008
    开关形式:
    手轮,涡轮,气动,电装,液动,电液动,链轮盘
    阀体材质:
    WCB,GGG40,CF8,CF8M
    闸板材质:
    F55, F53,2205, SS310, SS316L,SS316, SS304
    密封材质:
    EPDM
    填料:
    芳纶,高水基,四氟,橡胶,石墨
    适用介质:
    适用于电厂,排渣等领域
    产品描述:
    QD 型单向密封刀闸阀是通过闸板和密封面之间的密封,主要以金属密封为主,此型号阀门以水平安装方式为佳。以不卡料,结构牢固,寿命长等优点在电厂,等其他领域应用及为广泛。
    产品特点:
    # 闸板底部带斜角设计
    #阀体两侧带楔块
    # 以上两种特点保证闸板关闭时起限位作用,有效增加密封圈的使用寿命
    # 二体式新型支架,增加了支架的强度


    适用于电厂,排渣等领域
