QB 系列通用型单向密封刀闸阀

    产品介绍:通用型刀闸阀,能适用于大部分工况。

    开关形式:2

    型号:2

    材质:2

    设计标准:2

    订购热线:0577-86616200
    立即定购
    • 产品说明

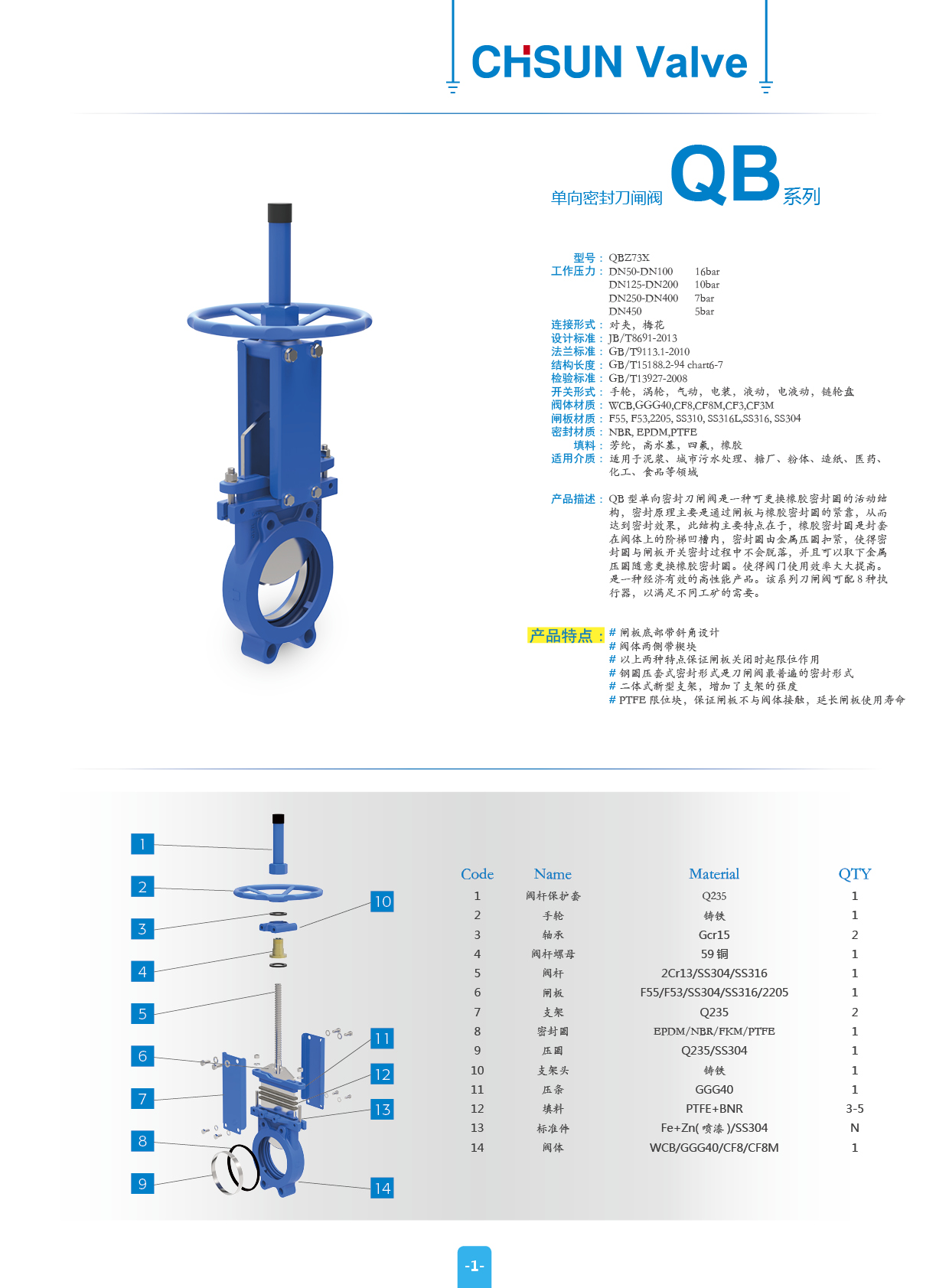

    • 总装图

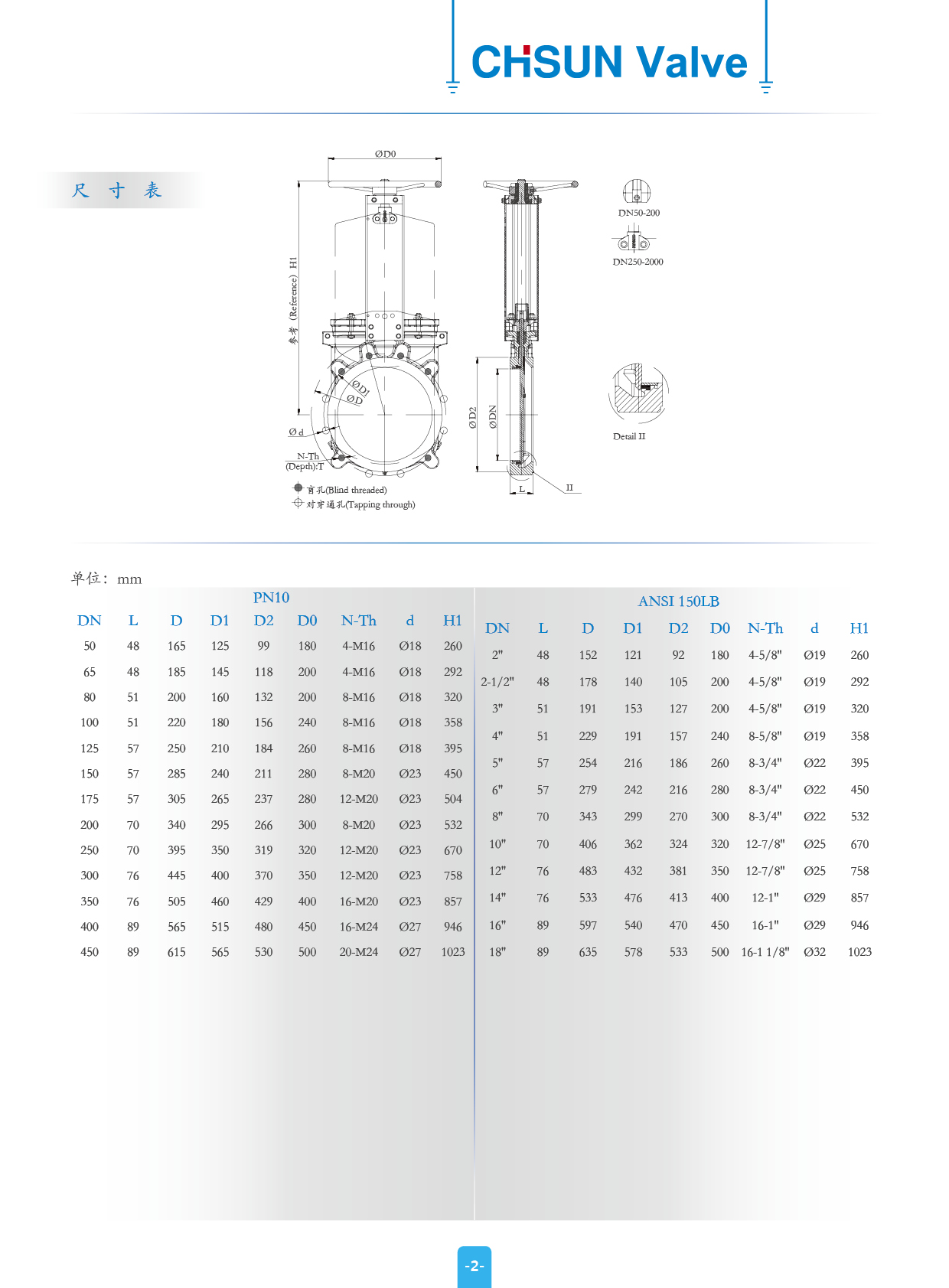

    • 尺寸表
    • 应用领域
    型号: QBZ73X
    工作压力: DN50-DN100 16bar
    DN125-DN200 10bar
    DN250-DN400 7bar
    DN450-DN550 5bar
    DN600-DN700 3bar
    DN800-DN900 2bar
    DN1000-DN1400 1bar
    连接形式: 对夹,梅花,法兰
    设计标准: JB/T8691-2013

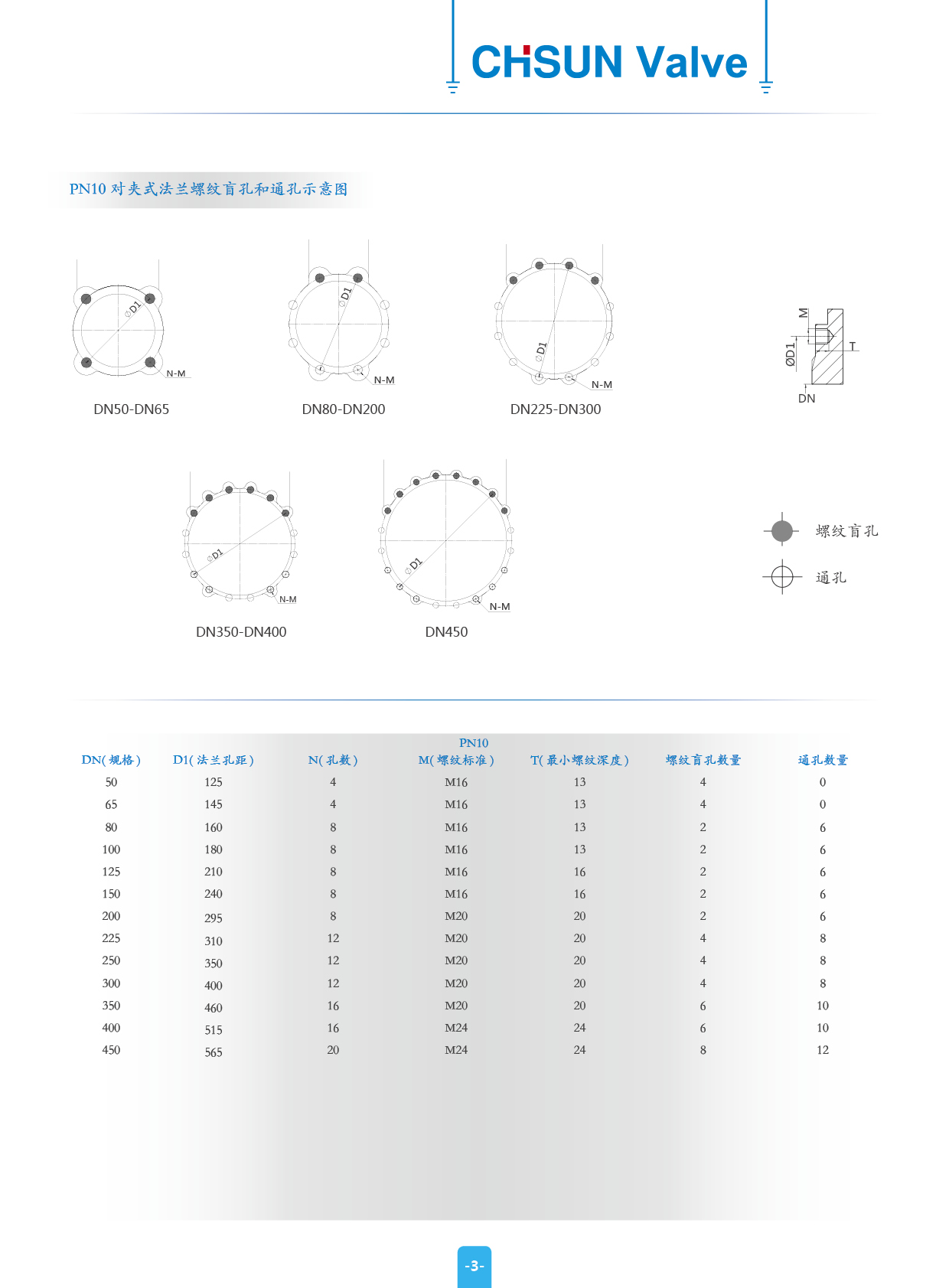

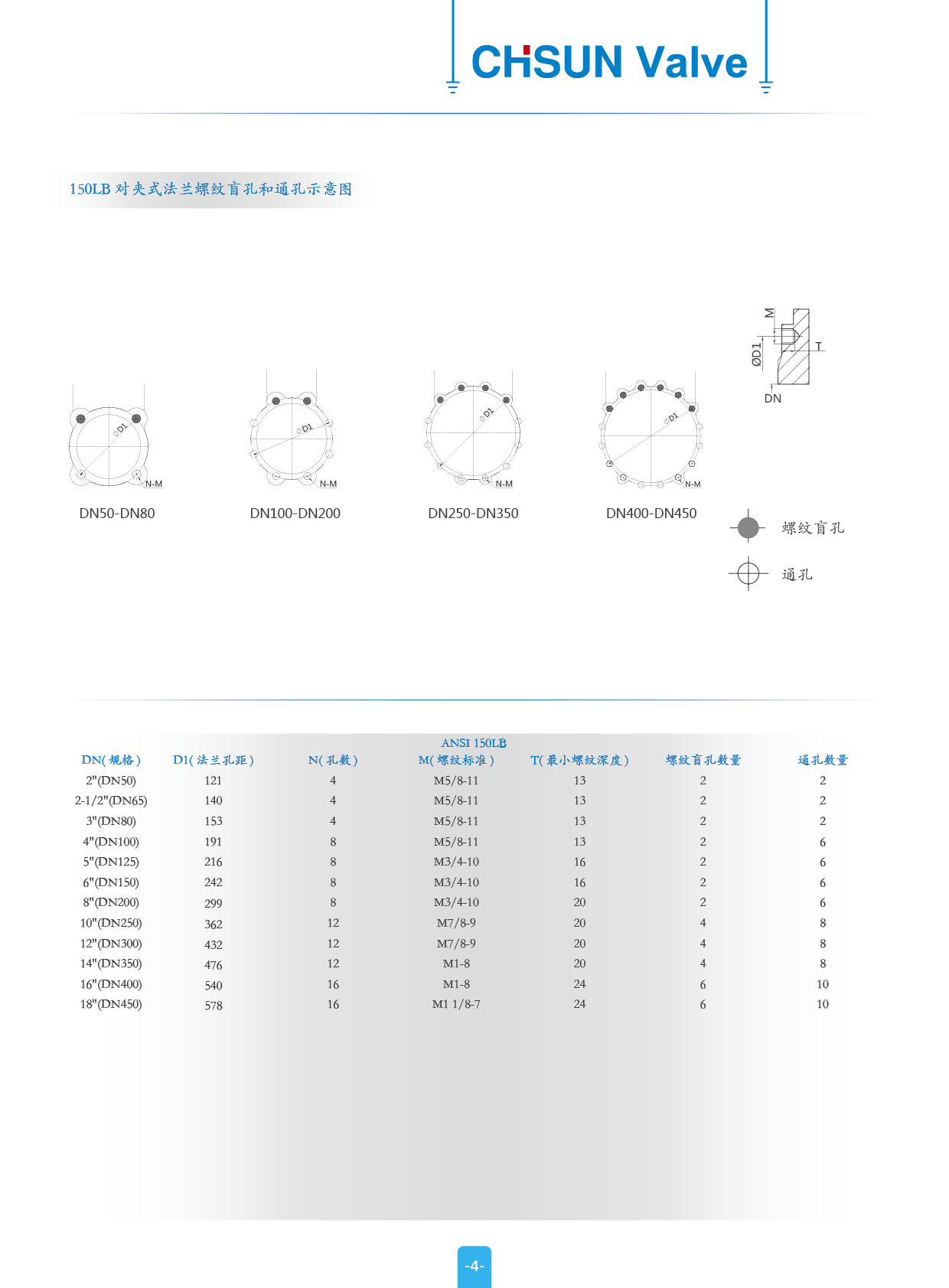

    法兰标准: GB/T9113.1-2010
    结构长度: GB/T15188.2-94 chart6-7
    检验标准: GB/T13927-2008
    开关形式: 手轮,涡轮,气动,电装,液动,电液动,链轮盘
    阀体材质: GGG40,WCB,CF8,CF8M,CF3,CF3M
    闸板材质: F55, F53,2205, SS310, SS316L,SS316, SS304
    密封材质: NBR, EPDM,FKM,PTFE( 不做密封测试), 金属密封
    填料: 芳纶,高水机,四氟,橡胶,石墨
    适用介质: 适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工等油品, 金属密封适用于电厂的选煤,排渣,矿粉,矿渣,炉渣等固体介质。
    产品描述: QV 系列刀闸阀是一种可更换橡胶密封圈的刀闸阀结构,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封效果,此结构主要特点在于,橡胶密封圈是封套在阀座上的阶梯凹槽内,密封圈由金属弹簧结构反锁,使得密封圈与闸板开关密封过程中不会脱落,并且密封圈坏了,可以取下金属压套随意更换橡胶密封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产品。该系列刀闸阀可配气动执行器,以满足不同工矿要求使用
    产品特点: # 闸板底部带斜角设计
    #阀体两侧带楔块
    # 以上两种特点保证闸板关闭时起限位作用
    # 钢圈压套式密封形式是刀闸阀最普遍的密封形式
    # 二体式新型支架,增加了支架的强度
    # PTFE限位块,保证闸板不与阀体接触,延长闸板使用寿命

    通用
