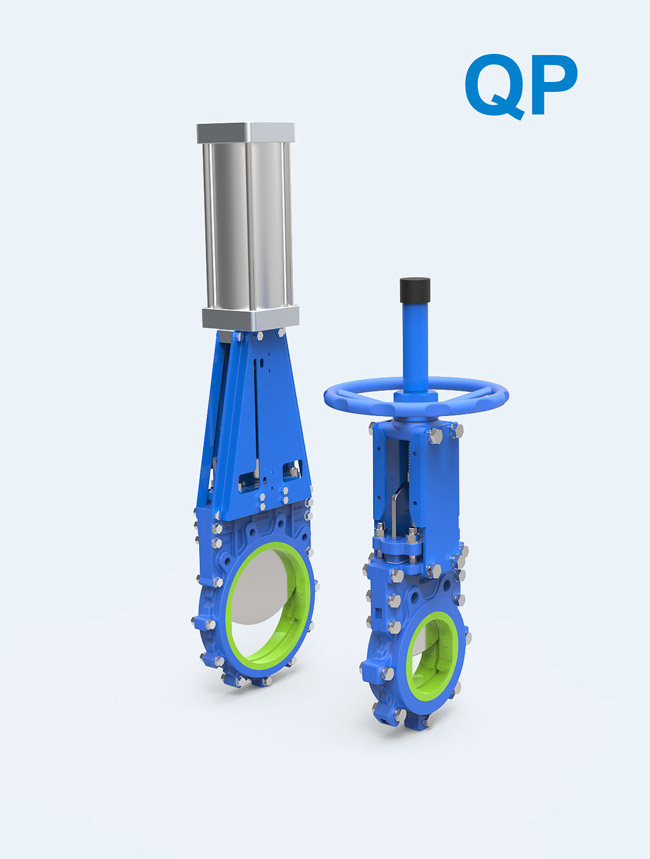

QP 系列双向密封刀闸阀

    产品介绍:无凹槽刀闸阀又称双向密封刀闸阀,铸钢阀体采用2体式结构刀闸阀,改良型聚氨酯内衬阀座密封圈充分保护阀体不受介质冲刷。当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里,不易堵塞、无残留,管道清洗方便,从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。特别推荐在采矿场使用。

    开关形式:2

    型号:QPZ73P

    材质:WCB,CF8,CF8M

    设计标准:2

    订购热线:0577-86616200
    立即定购
    • 产品说明
    • 总装图

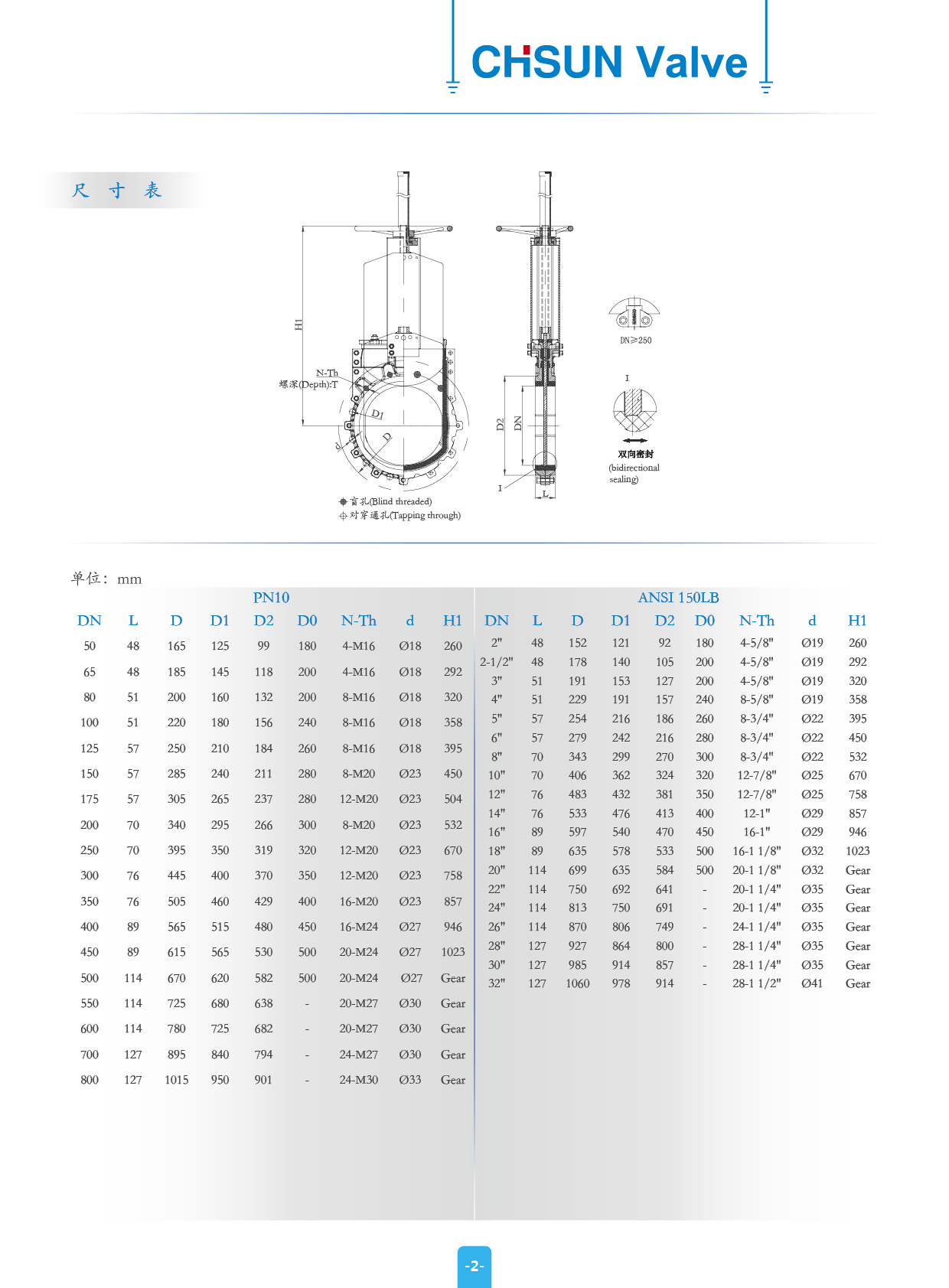

    • 尺寸表
    • 应用领域
    型号: QPZ73P
    工作压力: DN50-DN200        16bar
    DN250-DN400      10bar
    DN450-DN600      8bar
    DN650-DN800      6bar
    连接形式: 对夹
    设计标准: JB/T8691-2013
    法兰标准: GB/T9113.1-2010
    结构长度: GB/T15188.2-94 chart6-7
    检验标准: GB/T13927-2008
    开关形式: 手轮,涡轮,气动,电装,液动,电液动,链轮盘
    阀体材质: WCB
    闸板材质: F55, F53,2205, SS310, SS316L,SS316, SS304
    密封材质: 聚氨酯
    填料: 芳纶,高水基,四氟,橡胶
    适用介质: 适用于泥浆、城市污水处理、糖厂、造纸、医药、化工等油品, 等固体介质。
    产品描述: 无凹槽刀闸阀又称双向密封刀闸阀,铸钢阀体采用2体式结构刀闸阀,改良型聚氨酯内衬阀座密封圈充分保护阀体不受介质冲刷。当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封;当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里,不易堵塞、无残留,管道清洗方便,从而有效提高刀闸阀的密封效果,防止阀门关闭时泄漏。特别推荐在采矿场使用。
    产品特点: # 2体式阀体设计
    #改良型聚氨酯阀座,超强耐磨,适合矿场使用
    # 双层中头填料密封
    # 二体式新型支架,增加了支架的强度


    选矿,污水,尾矿,排渣,海水,,耐磨介质工况,旋流器等。
