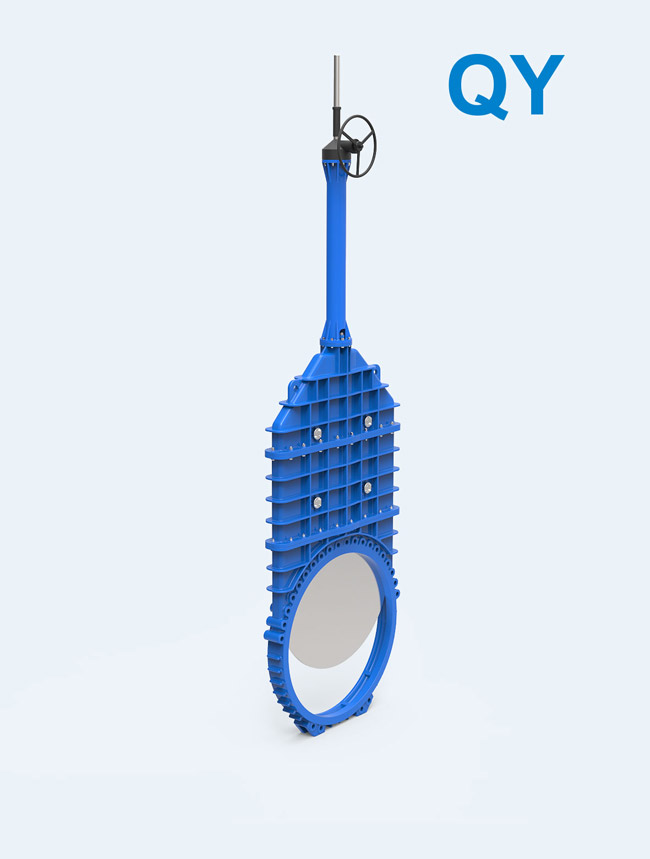

QY 系列单向密封刀闸阀

    产品介绍:QY型单向密封全封闭式刀闸阀是闸板全封闭在阀腔

    开关形式:2

    型号:QYZ73X

    材质:WCB,CF8,CF8M

    设计标准:2

    订购热线:0577-86616200
    立即定购
    • 产品说明

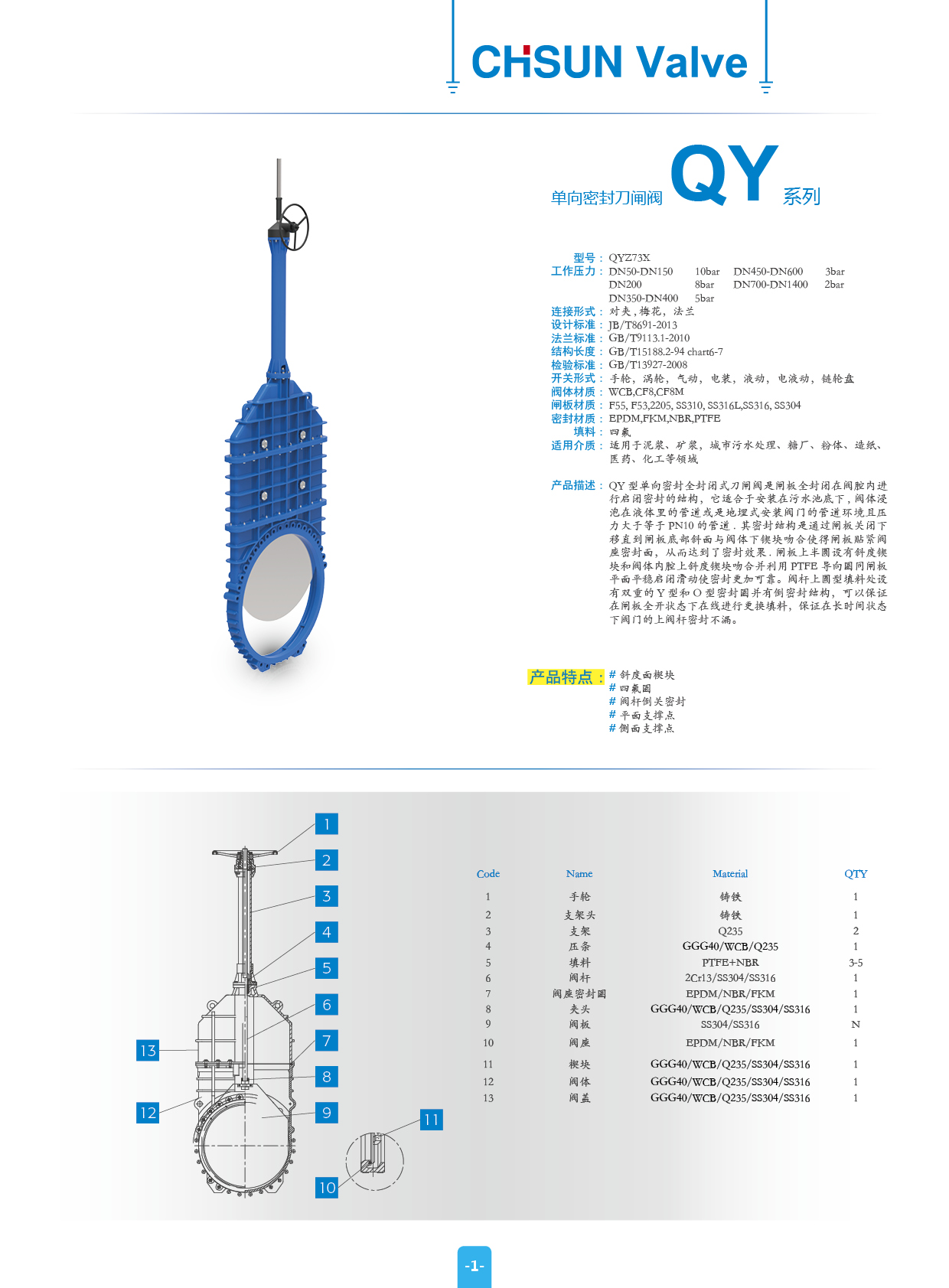

    • 总装图

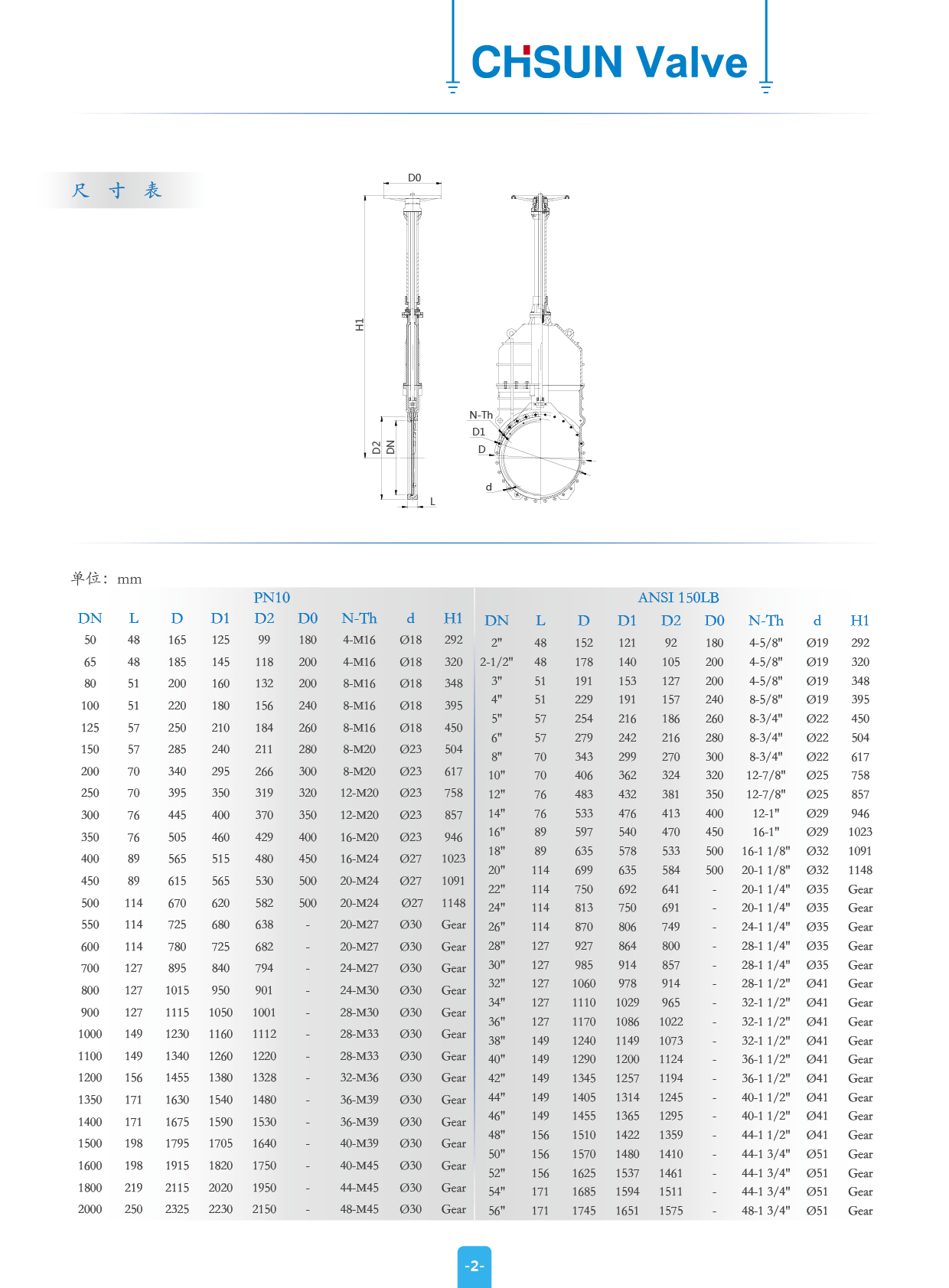

    • 尺寸表
    • 应用领域
    型号: QYZ73X
    工作压力:
    DN50-DN150        10bar
    DN200                 8bar

    DN350-DN400       5bar

    DN450-DN600       3bar

    DN700-DN1400      2bar

    连接形式: 对夹
    设计标准: JB/T8691-2013
    法兰标准: GB/T9113.1-2010
    结构长度: GB/T15188.2-94 chart6-7
    检验标准: GB/T13927-2008
    开关形式: 手轮,涡轮,气动,电装,液动,电液动,链轮盘
    阀体材质: WCB,CF8,CF8M
    闸板材质: F55, F53,2205, SS310, SS316L,SS316, SS304
    密封材质: EPDM,NBR,PTFE,
    填料: 芳纶,高水基,四氟,橡胶
    适用介质: 适用于泥浆、城市污水处理、糖厂、造纸、医药、化工等油品, 等固体介质。
    产品描述: QY型单向密封全封闭式刀闸阀是闸板全封闭在阀腔内进行启闭密封的结构,它适合于安装在污水池底下, 阀体浸泡在液体里的管道或是地埋式安装阀门的管道环境且压力大于等于PN10的管道. 其密封结构是通过闸板关闭下移直到闸板底部斜面与阀体下锲块吻合使得闸板贴紧阀座密封面,从而达到了密封效果. 闸板上半圆设有斜度锲块和阀体内腔上斜度锲块吻合并利用PTFE导向圈同闸板平面平稳启闭滑动使密封更加可靠。阀杆上圆型填料处设有双重的Y型和O型密封圈并有倒密封结构,可以保证在闸板全开状态下在线进行更换填料,保证在长时间状态下阀门的上阀杆密封不漏。
    产品特点: # 斜度面楔块
    #四氟圈
    # 阀杆倒关密封
    # 平面支撑点
    #侧面支撑点
    蒸汽,污水,中高压管道等。
