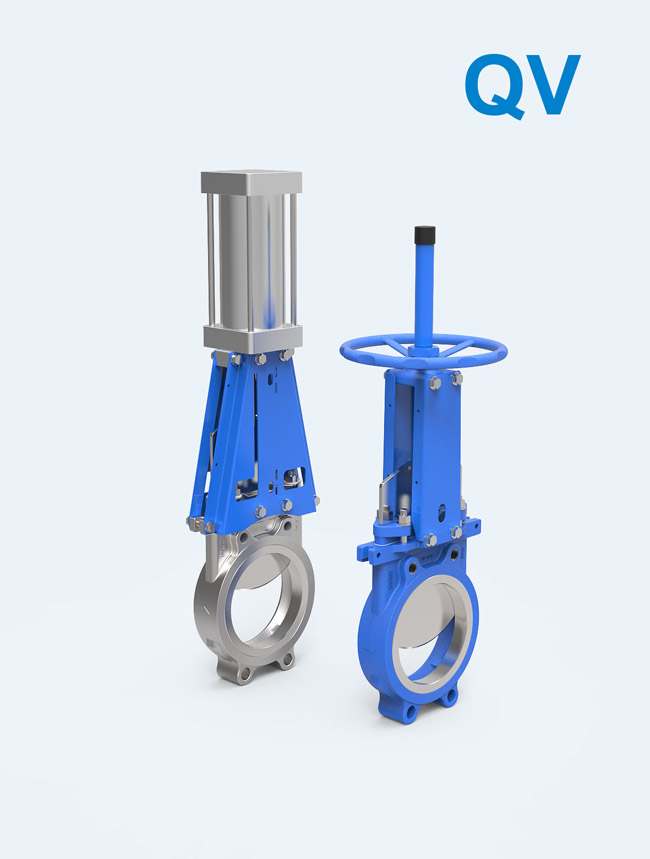

QV系列可更换阀座型单向密封刀闸阀

    产品介绍:QV 系列刀闸阀是一种可更换橡胶密封圈的刀闸阀结构, 密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到 密封效果

    开关形式:手轮,涡轮,气动,电装,液动,电液动,链轮盘

    型号:QVZ73X

    材质:GGG40,WCB,CF8,CF8M,CF3,CF3M, F55, F53,2205, SS310, SS316L,SS316, SS304, NBR, EPDM,FKM,PTFE( 不做密封测试), 金属密封

    设计标准:JB/T8691-2013

    订购热线:0577-86616200
    立即定购
    • 产品说明
    • 总装图
    • 尺寸表
    • 应用领域
    型号:
    QVZ73X
    工作压力:
    DN50-DN100 16bar
    DN125-DN200 10bar
    DN250-DN400 7bar
    DN450-DN550 5bar
    DN600-DN700 3bar
    DN800-DN900 2bar
    DN1000-DN1400 1bar
    连接形式:
    对夹,梅花
    设计标准:
    JB/T8691-2013
    法兰标准:
    GB/T9113.1-2010
    结构长度:
    GB/T15188.2-94 chart6-7
    检验标准:
    GB/T13927-2008
    开关形式:
    手轮,涡轮,气动,电装,液动,电液动,链轮盘
    阀体材质:
    GGG40,WCB,CF8,CF8M,CF3,CF3M
    闸板材质:
    F55, F53,2205, SS310, SS316L,SS316, SS304
    密封材质:
    NBR, EPDM,FKM,PTFE( 不做密封测试), 金属密封
    填料:
    芳纶,高水机,四氟,橡胶,石墨
    适用介质:
    适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工等油品, 金属密封适用于电厂的选煤,排渣,矿粉,矿渣,炉渣等固体介质。
    产品描述:
    QV 系列刀闸阀是一种可更换橡胶密封圈的刀闸阀结构,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封效果,此结构主要特点在于,橡胶密封圈是封套在阀座上的阶梯凹槽内,密封圈由金属弹簧结构反锁,使得密封圈与闸板开关密封过程中不会脱落,并且密封圈坏了,可以取下金属压套随意更换橡胶密封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产品。该系列刀闸阀可配气动执行器,以满足不同工矿要求使用
    产品特点:
    # 钢圈型密封结构简单成本低(可选)
    # 标准型可更换密封圈来保护阀体,真正实现无学习成本更换密封圈(可选)
    # PTFE 限位块,保证闸板不与阀体接触,延长闸板使用寿命
    # 二体式新型支架,增加了支架的强度
    # 气动多功能梯形支架,结构牢固,可安装行程开关,与开关指示装置

    适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、 化工等油品, 金属密封适用于电厂的选煤,排渣,矿粉, 矿渣,炉渣等固体介质。
